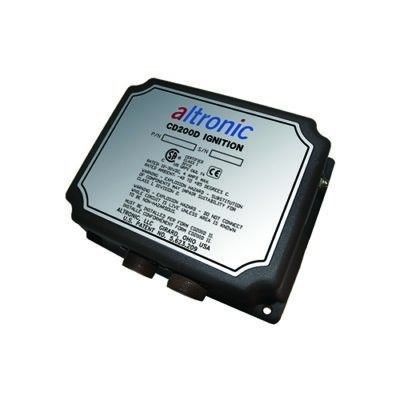

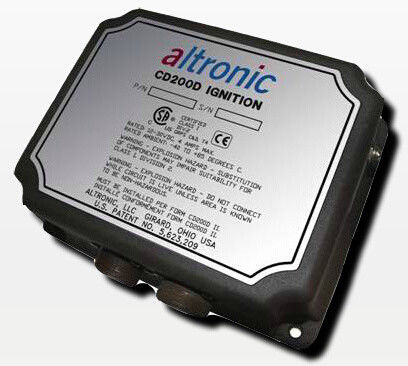

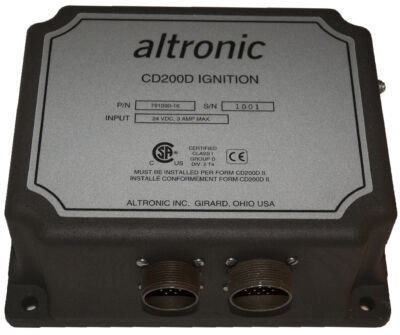

Controller di accensione Altronic CD200d certificato CE per motore numero di parte 791 090-12

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systemsAdatti a motori industriali a gas stazionari da 8, 12 o 16 cilindri, i sistemi di accensione della serie 90 sono disponibili in versione standard (senza schermo) e in versione blindata (a prova di esplosione).La tensione di alimentazione è da 12 a 24 volt DCI sistemi di accensione non hanno parti mobili e non richiedono una manutenzione regolare.

La principale differenza tra il sistema di accensione CD200D di Altronic e il CD200 è che il sistema funziona con sensori magnetici e Hall.L'unità di accensione CD200D utilizza la tecnologia microprocessore per elaborare il segnale di raccolta magnetica mentre passa attraverso fori o denti nel disco in acciaio o volanoSe viene utilizzato un sensore Hall, è necessario un disco o un magnete di accensione montato sul disco.Questo assicura la formazione di accurate e coordinate tempistica di accensione in relazione alla posizione dell'albero a camme e il ciclo del motore.

Un programma utente basato su WINDOWSTM consente all'operatore di accedere a tutte le funzioni del CD200D, compresa la regolazione dell'energia di scintilla,regolazione automatica dell'angolo di accensione (in funzione dei giri o del segnale analogo della cella di carico)Con queste caratteristiche, l'operatore può attuare determinate funzioni per specifiche condizioni di funzionamento.Il programma visualizza anche messaggi diagnostici sullo schermo in merito allo stato dei circuiti primari e secondari del sistema di accensioneL'operatore può eseguire la stessa diagnostica lampeggiando i LED sull'unità di accensione.Il monitoraggio remoto e la comunicazione dei dati utilizzando il protocollo MODBUS-RTU sono anche una caratteristica standard del sistema di accensione.

Specificativi del sistema di accensione ALTRONIC CD200D:

Tipo di sistema di accensione: microprocessore, tipo di condensatore (CD)

Applicazioni: Sistema di accensione universale

Numero di cilindri: 8, 12 e 16 cilindri

Tensione di alimentazione: 12 volt, 3,5 ampere/24 volt, 2,0 ampere

tensione di uscita massima: 40 kV

Durata delle scintille: 300-600 microsecondi (μs)

Regolazione dell'angolo di accensione:

- Selezionabile manualmente tramite interruttore a 8 posizioni
- modalità automatica, a seconda del regime motore da 25 a 2500 giri/min

- segnale analogico da 4 a 20 milliamperi (mA) o da 0 a 5 volt di corrente continua (VDC)

Ritardo massimo dell'angolo di accensione: 25

Impostazione di spegnimento di sicurezza per eccesso di velocità: da 25 a 2500 giri/min

Segnale di uscita per il controllo del relè: 0,5 Amp, 32 V DC

Interfaccia dati: RS485 (Modbus RTU)

- sistemi di accensione a microprocessore di uso generale per motori a 8, 12 e 16 cilindri, in versione blindata e non blindata;

- sistemi di accensione a basso costo per motori industriali a pistoni a gas stazionari;

- sistemi di accensione dei condensatori ad alta energia di scintilla;

- elevata precisione di accensione su tutta la portata di rotazione e di carico;

- Configurazione programmabile per selezionare il giusto set di parametri per una particolare applicazione:

angolo di accensione in funzione del regime motore;
Selezione dell'energia di scintilla;
impostazione individuale del tempo di accensione delle bombole;
Installazione di un arresto protettivo in caso di superamento del regime motore.

- Nessuna parte mobile, nessuna manutenzione richiesta;

- diagnostica integrata per circuiti interni ed esterni complessi;

- programma utente basato su WindowsTM per la configurazione e il monitoraggio dei parametri;

- Modbus RTU per il monitoraggio e il trasferimento dei dati;

- classe di protezione Classe I, divisione 2, gruppi C e D, T4 quando si utilizzano tutti i componenti del sistema di accensione blindato;

- Tecnologia brevettata, brevetto n. 5,623,209;

- Tensione di alimentazione 12 - 24 volt DC.
