Descrizione del prodotto
INTRODUZIONE Il motore a gas di serie 190 è stato sviluppato dalla nostra azienda per soddisfare le esigenze del mercato.Le prestazioni di potenza, il risparmio di carburante e l'affidabilità di questo motore a gas sono notevolmente migliorati adottando la modalità di miscelazione interna, aumentando il rapporto di compressione e il rapporto di spinta, migliorando la velocità di rotazione,realizzare la combustione magra mediante il controllo del rapporto carburante aria, utilizzando accensione ad alta energia, ecc.
Questa serie di motori è utilizzata principalmente per la generazione di energia da un singolo motore o da diversi motori che formano una centrale elettrica.e ecc.
Principale Caratteristiche Progettazione del motore - Progettato da AVL, Austria
- La proprietà intellettuale appartiene alla JCPC.
- Colpo più lungo, più spostamento
- Velocità bassa (1200 giri al minuto), più affidabile
- Prestazioni avanzate secondo lo standard mondiale
Generatore
-Escitazione senza spazzole
- AVR - Migliore isolamento e protezione
Sicurezza - Protezione contro l'arresto automatico a bassa pressione di olio
- Protezione contro il blocco automatico in eccesso di velocità
- Prova di esplosione
- Alarme di temperatura elevata del refrigerante
- Alarme di basso livello di refrigerante
- Alarme di alta temperatura dell'olio
- Protezione elettrica completa
- Dispositivo di arresto di emergenza
| Esame - Ispezione rigorosa e test di fabbrica per ogni serie di generazioni
- Iniziare il test delle prestazioni
- Prova di carico
- Test di sincronizzazione
- Prova del sistema di sicurezza
L'intera fornitura di apparecchiature - Portata standard dell'offerta
- Elenco delle attrezzature facoltative
- Strumenti di riparazione
- Parti di ricambio
- Soddisfare il requisito per tutti gli accessori del progetto
Facile da installare e rimuovere - Tutte le attrezzature su scivolo comune tre punti di supporto
-Semplice installazione - Sliding ad alta resistenza, per sollevare e rimuovere.
Supporto tecnico e servizi - Servizio gratuito di assistenza tecnica e formazione
- Numero di telefono del servizio tecnico 24 ore su 24
- Fornitura rapida di ricambi
- Servizio post-vendita per la vita del gruppo elettrogeno
|

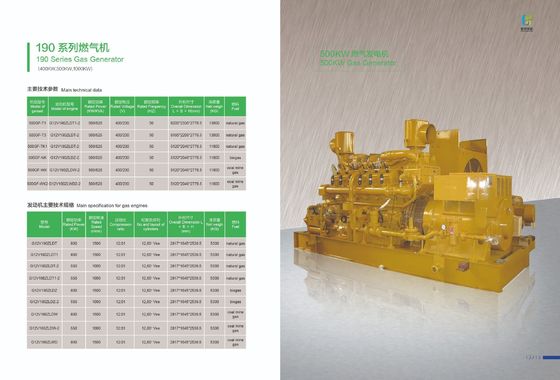

Immobili Parametro Tabella | Modello | 500GF-T3 |
| Tipo di motore | G12V190ZLDT-2 |
| Tipo di alternatore | Serie 1FC (tecnologia SIEMENS) |
| Potenza nominale * kW/KVA | 500/625 |
| Velocità nominale rpm | 1200 |
| Frequenza nominale Hz | 50 |
| Voltaggio nominale V | 400/230 |
| PF nominale | 0.8 |
| Regolamento voltage | AVR |
| Metodo di raffreddamento | raffreddamento chiuso |
| Peso in kg | 13800 |
| Dimensione in mm | 6195x2200x2776.5 |
*Classificazione e consumo di carburante in base alle condizioni standard ISO (temperatura ambiente a 25°C, pressione atmosferica a 100 kPa e umidità relativa al 30%).La classificazione del sito e il consumo di carburante dovrebbero essere modificati in base alla norma relativa (la tabella a destra per riferimento)
Specificità principale di Motore | Modello di motore | G12V190ZLDT-2 |
| Potenza nominale ((kW) | 500 kW |
| Velocità nominale ((r/ min) | 1200 |
| Numero e disposizione delle bombole | 12 cilindri, 60°Vee |
Tipo | Quattro tempi, raffreddamento ad acqua, iniezione diretta, controllo del rapporto aria-carburante, accensione della candela, fuori miscelazione,
Controllo elettrico, miscelato dopo il compressore, turbocompresso e raffreddato. |
| Consumo di calore | ≤ 11386 kJ/kW·h |
| Consumo specifico di olio (g/kW.h) | ≤ 1.63 |
| L'abbattimento (mm) | 190 |
| Corso (mm) | 215 |
| Dislocamento totale (L) | 73.15 |
| Governatore | Guida elettronica |
| Temperatura del gas di scarico (prima del turbo) | ≤ 680oC |
| Modalità di avvio | Motore di avvio elettrico a corrente continua di 24 V |
| Direzione di rotazione | In senso antiorario (di fronte al volante) |
| Metodo di lubrificazione | Lubrificazione a pressione e a spruzzo |
| Temperatura di uscita dell'acqua calda | < 90 °C |
| Temperatura dell'acqua d'ingresso del raffreddatore medio | < 45oC |
| Temperatura dell'olio | < 90 °C |
| Tasso di regolazione stabile | 0 ~ 5% regolabile |
| Marca di olio | Mobil Pegasus MOBIL610 |
| Metodo di raffreddamento | raffreddamento forzato con acqua |
| Produttore | CNPC Jichai Power Co., Ltd. |
Specificità principale di Alternatore | Modello di alternatore | Serie 1FC (tecnologia Siemens) |
| Potenza nominale ((kW) | 500 |
| tensione nominale ((V) | 400 |
| Accoppiamento | Elastico |
| Regolatore di tensione | 3 fasi di rilevamento con volt/60 Hz. |
| Regolazione della tensione | Meno di +/- 0,5% in stato di stabilità60e e meno di +/- 0,5% con variazione di velocità del 3%. |
| Voltaggio nominale | 480 V |
| Frequenza nominale | 60 Hz |
| Fattore di potenza | COS¢ = 0.8 |
| Efficienza | 930,5% |
| Modalità di cablaggio | Sistema a tre fasi a quattro fili (Y) |
| Modalità di eccitazione | Escitazione senza spazzole |
| Classe di isolamento | F |
| Modalità di esecuzione | Continuo |
| Classe di protezione | Protezione IP23 |
| Modalità di raffreddamento | Ventilatori di autoventilazione |
| Peso | 2700 kg |
| Inerzia di rotazione | 19 kgm2 |
| Altezza | ≤ 1000 m |
| Direzione di rotazione | In senso antiorario (Frontato all'estremità di ingresso) |
| Direzione del contorno del generatore | Diritto ((Frontato verso la direzione di allungamento dell'albero) |
STABELLO Portata Della Fornitura Motore a gas naturale Sistema di ingresso dell'aria
Filtro dell'aria
Sistema di controlloControllo di esecuzione/automazione/arresto
Pannello di controllo degli strumenti meccanici
Prova esplosione
Sistema di protezione della sicurezza
Sistema di scarico
Turbocompressore a gas di scarico Manifold di scarico | Avviamento elettrico 24 volt
Sistema di lubrificazionePompa di olio principale Filtro di olio di lubrificante raffreddatore di olio di lubrificante
Olio lubrificante filtro centrifugo
Sistema di raffreddamento
Ventilatore di raffreddamento e dispositivo azionato
Alternatore
Alternatore di eccitazione senza spazzole AVR (modalità digitale)
Ricambi
Strumenti di riparazione normali Ricambi speciali |
tubo ondulato tubo di scarico gomito di scarico silenziatore di scarico
Sistema di avvio
Motore di avvio a corrente continua | Documento tecnico
Altri
Coppia elastica a scivolo comune |
Jinan Guohua Green Power Equipment Co., Ltd ((JNGH), è una società di vendita e servizi ad alta tecnologia di Jinan Diesel Engine Co., Ltd.JNGH ha formato un sistema completo nelle vendite e nel servizio post-vendita dei motori della serie 190 di marca jichai:6L190,8V190,12V190.16V190) dopo otto anni di esperienza.
Principale campo di attività:
Fase iniziale:consultazione,progettazione, fornitura e costruzione di centrali elettriche a motore,compreso il generatore diesel,il generatore a gas naturale,il generatore a gas di carbone e il generatore a biogas.
Fase media: fornitura di parti di motori diesel jinan (marchio jichai/chidong).JNGH dispone di due magazzini.Uno si trova a Jinan e fornisce il mercato interno del nord e del sud.Uno situato nella provincia dello Xinjiang che fornisce il mercato occidentale.Quindi la consegna delle parti è veloce e la qualità garantita.
In una fase successiva:JNGH offre anche servizi di revisione e manutenzione del motore.Con ingegneri esperti e competenze professionali,i problemi potrebbero essere facilmente risolti.Non solo la Cina,il Ghana,il Kazakistan,Anche il Vietnam e il Myanmar potrebbero vedere le tracce di JNGH..
12 VB.05.10.04/05 cuscinetto di staffa di collegamento
12 VB.01.23A/24A METALLO del cuscinetto principale superiore/inferiore
12 VB.01.21A/22A Cuscinetto principale a spinta inferiore/superiore
12 VB.01.34 Cuscinetto a cammino
12 VB.01.25A PIATTA DI PROPRESSIONE
12 VB.05.09C-GJ anello del pistone
12V.01.02C rivestimento della bombola
12 VB.03.80.05 SEAT, VALVELLA D'INTRACCIONE
12 VB.03.37A Valvola di ingresso
12 VB.03.80.05 SEAT, VALVELLA D'USO
12 VB.03.22 Valvola di scarico
12 VB.03.19 SEDILE DI PRIMAVERO, Sotto
12 VB.03.15 SEDILE DI PRIMAVERO, SUPREMO
Z12V.03.17A VALVEL PRIMANA, INNER
Z12V.03.18A VALVELLE SPRING, esterno
12 VB.03.80.02 Guida della valvola
12 VB.03.02 TAPPA SUPERIORE, TAPPA DEL TILINDRO
12 VB.03.11 SEAL RING I
12 VB.03.14E COVER inferiore, TEMPO DELTILINERIO
12 VB.03.12A SEAL RING II
601.01.25 PIATTA di spinta
601.01.23/24 METALLO del cuscinetto principale
601.05.07/08 CONNETTING ROOD BEARING (Stagno di collegamento per canne)
601.01.34 Cuscinetto a cammino
B4012C.05.10.04/05 CONNECTING ROD BEARING
